EMS (Electro-Magnetic Susceptibility)定義：

•電子電器產品在一定的電磁環境中工作時其本身對電磁干擾的敏感度

•EMS 的測試方法：按標準要求用儀器產生的干擾信號以輻射或傳導方式耦合到產品，并觀察產品的工作狀況，根據產品在干擾信號下的性能表現與標準要求的性能等級(performance criterion)進行比較判斷其符合性。

判定等級：

•A 在制造商、委托方和采購方規定的限制內功能正常。

•B 功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預。

•C 功能或性能暫時喪失或降低，但需要操作者干預才能恢復。

•D 因設備硬件或軟件順壞，或數據丟失而造成不能恢復的功能喪失或性能下降。

常用標準：

•IEC/EN 61000-4-2 靜電放電抗擾度 (ESD)

•IEC/EN 61000-4-3 輻射騷擾抗擾度(RS)

•IEC/EN 61000-4-4 電快速瞬變脈沖群抗擾度(EFT)

•IEC/EN 61000-4-5 浪涌（沖擊）抗擾度(Surge)

•IEC/EN 61000-4-6 傳導騷擾抗擾度(CS)

•IEC/EN 61000-4-8 工頻磁場(PFMF)

•IEC/EN 61000-4-11 電壓暫降、短時中斷和電壓變化(V-dips)

靜電放電抗擾度ESD：

標準：IEC/EN 61000-4-2,GB17626.2

測試原理：模擬實際使用環境中發生直接或間接的靜電放電時產品的抗干擾能力。

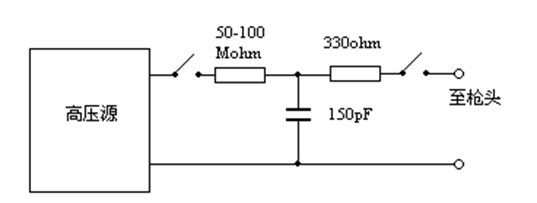

靜電槍放電電路：

靜電槍槍頭（空氣放電槍頭，接觸放電槍頭）形狀須符合標準要求。放電電流波形須符合標準要求。

•測試場地和設備的要求（參考地，接地電阻470KΩ, 濕度30%-60% ，溫度 15-25 ℃ ）

•測試放電類型：

空氣放電：對非金屬（非導電）表面

接觸放電：對金屬（導電）表面

間接放電：（ＶＣＰ垂直耦合板／ＨＣＰ水平耦合板

•測試方法：槍頭應垂直于被測面。空氣放電：槍頭充電后迅速接近測試點。接觸放電：直接在測試點進行測試。

ＶＣＰ／ＨＣＰ在耦合板邊緣進行放電。

•測試的等級：

CE/EMC:＋／－４ＫＶ 接觸，間接放電，＋／－８KV 空 氣放電，產品須達到B級水平

輻射騷擾抗干擾-RS：

•標準：IEC/EN 61000-4-3,GB17626.3

•測試范圍/能力: 10V/m, 頻率80MHz to 6GHz. 1KHz, 80% 調幅/ 1Hz, PM(脈沖調制)

•測試框圖

•測試原理：

產品工作于一定強度的均勻電磁場中時的抗干擾能力。

•場地要求：全電波暗室

發射天線的極化方向: 水平和垂直

掃頻步進不大于1%，每一頻點上掃描停留時間不應短于受試設備操作和反應所需的時間，一般設為一秒鐘，如果對產品有特別要求，可以延長停留時間。

•測試等級：

一般測試頻率范圍：80MHz-1000MHz，保護數字無線電話射頻輻射的測試頻率范圍：960MHz,1.4GHz-6GHz。

CE/EMC: 3V/m (無調制狀況下）產品須達到A、級水平

電快速瞬變脈沖群-EFT:

•標準：IEC/EN 61000-4-4,GB17626.4

•測試原理：產品工作于對于電源端或信號,控制,輸出/入等端口的重復性電瞬變脈沖群的抗干擾能力

•測試框圖 （C=33nF)

•符合標準要求的單個脈沖波形

上升時間:5ns +/-30%, 脈沖持續時間 50ns +/-30%

•符合標準要求的脈沖群波形上升時間 脈沖持續時間

脈沖群持續時間:15ms, 脈沖群周期300ms, 脈沖重復率 5KHz+/-20% 2.5KHz+/-20%

•測試等級：

CE/EMC: +/- 1 KV (電源端), +/- 0.5 KV (外接連線可能長于3m的信號端)，產品須達到B級水平

浪涌沖擊-Surge：

•標準：IEC/EN 61000-4-5,GB17626.5

•測試原理：設備對由開關和雷擊瞬變過電壓引起的單極性浪涌（沖擊）的抗擾能力

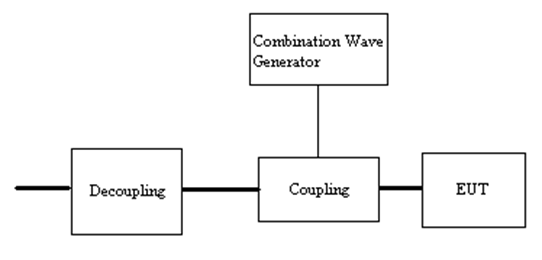

•測試框圖

•耦合網絡：

電源端 L，N間, ：18uF.

電源端 L，N與地線間, 10ohm + 9uF

浪涌組合波發生器：

1.2/50ms- 8/20 ms用于電源線和短距離通信線端口

10/700 μs-5/320μs用于連接到戶外的對稱通信線端口

•測試LEVEL：CE/EMC: +/- 1 KV (L，N間), +/- 2 KV (L，N與地線間), +/- 1 KV或+/- 4 KV（信號線），產品須達到B級水平

傳導騷擾抗擾度-CS:

•標準：IEC/EN 61000-4-6,GB17626.6

•測試原理：設備對來自9K-80M頻率范圍內、射頻發射機電磁騷擾的傳導抗擾度

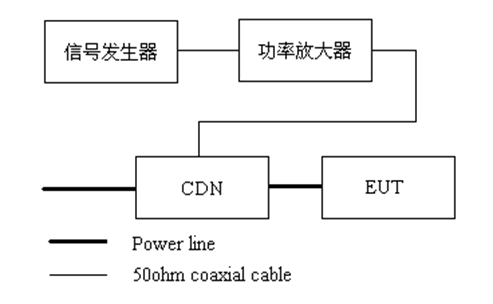

測試框圖（電源輸入端）：

測試頻率和調制：150KHz to 80MHz 1KHz 80% 調幅掃頻步進不大于1%

CDN (耦合/解耦網絡)

信號端阻抗:50ohm, 電源端150ohm

M2, M3分別為對電源端為兩線和三線的產品測試用的CDN。

對信號端的測試使用電流鉗注入干擾

測試等級：CE/EMC: 3V (r.m.s 無調制時), 產品須達到A、級水平

工頻磁場抗擾度-PFMF：

標準：IEC/EN 61000-4-8,GB17626.8

測試原理：模擬測試產品對供電電網產生的50Hz或60Hz工頻磁場的抗干擾能力

測試框圖：

試驗布置包括以下幾個方面 ：

•GRP(接地參考平面)

•GRP應放置在試驗室內，EUT和輔助試驗設備應放在GRP上，并與GRP連接。

•GRP應是0.25mm厚的非磁性金屬薄板（銅或鋁）；也可用其他金屬薄板，但其厚度最小應為0.65mm. •GRP的最小尺寸為1m X 1m

•GRP的最終尺寸取決于EUT大小

•GRP應與實驗室的安全接地系統連接

電壓暫降、短時中斷和電壓變化-V-dips：

•標準：IEC/EN 61000-4-11,GB 17626.11

•測試原理：模擬測試產品對電源供電不穩定時的抗干擾能力

•電壓暫降，短時中斷是由電網，電力設施的故障（例如短路）或負荷突然出現大的變化（例如大的電動機啟動）引起的。在某些情況下會出現兩次或更多次連續的暫降或中斷。電壓變化是由連接到電網的負荷連續變化引起的。

電壓暫降變化示意圖：

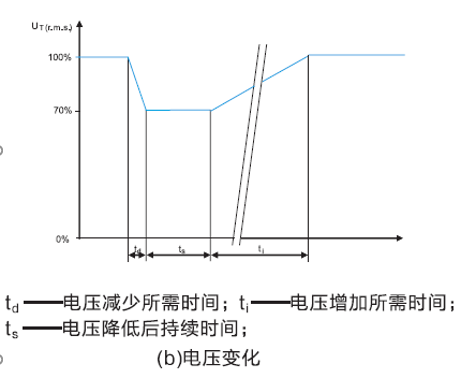

電壓變化示意圖：

1、靜電放電模擬器

SESD 216（電壓范圍：200V~16.5kV）

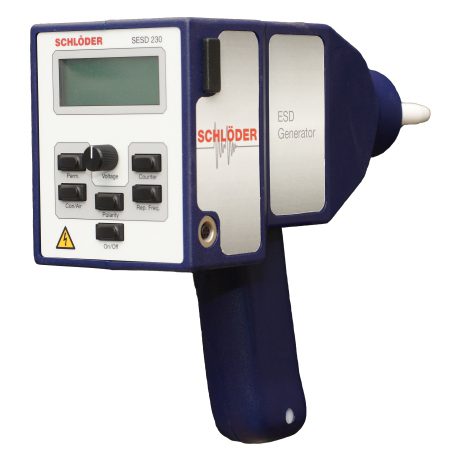

SESD 230（電壓范圍：500V~30kV）

SESD 30000（電壓范圍：1kV~30kV）

ESD - Test System 30 kV

2、電磁兼容抗擾度測試系統

1）電快速瞬變脈沖群發生器

SFT 1400-1: 125kHz / 5.0kV

SFT 1420-1: 2MHz / 4.8kV

SFT 2400: 125kHz / 5.0kV / 觸摸屏

SFT 2420: 2MHz / 4.8kV / 觸摸屏

2）雷擊/浪涌發生器

CWG 520: 3x400V / 16A

CWG 1500: 1.2/50 μs_8/20μs / 4.4kV

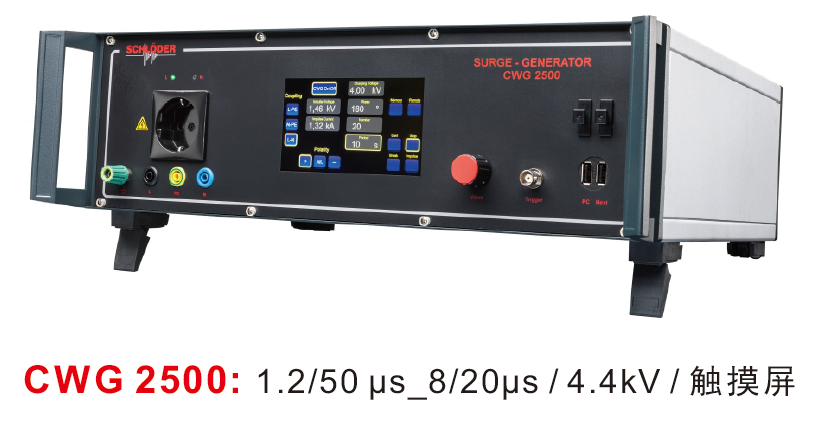

CWG 2500: 1.2/50 μs_8/20μs / 4.4kV / 觸摸屏

3)射頻場感應的傳導騷擾抗擾度測試系統

CDG700-25（功率25w，頻率范圍100kHz - 250MHz）

CDG700-75（功率75w，頻率范圍100kHz - 400MHz）

CDG700-75-10（功率75w，頻率范圍10kHz - 250MHz）

4）磁場發生器和分析器

MGA 1030（信號發生器DC-250 kHz）

5）共模傳導干擾模擬器

PGA 1240（DC至300kHz頻率范圍）

6）絕緣和沖擊耐受電壓測試發生器

PG 01-2000 （測試電壓4 kV – 10 kV，0,1 /2000μs的標準脈沖電壓波形）

7）電源故障模擬器

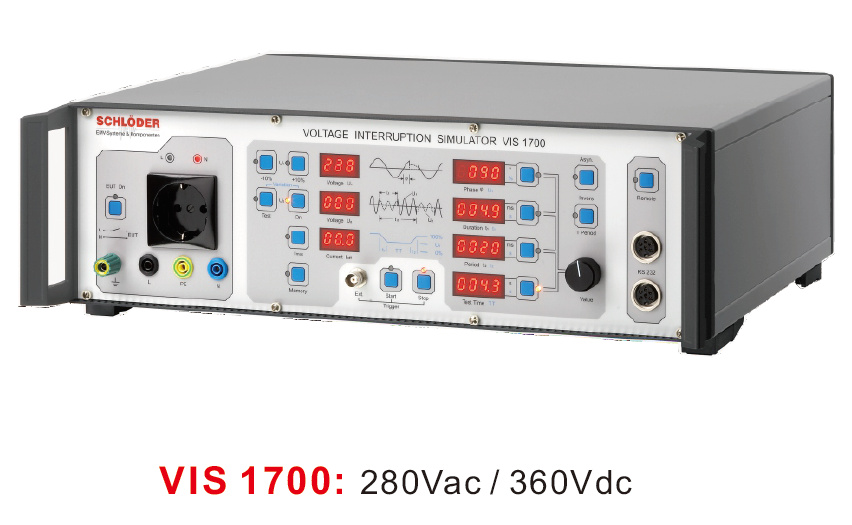

VIS 1700（280Vac / 360Vdc）
